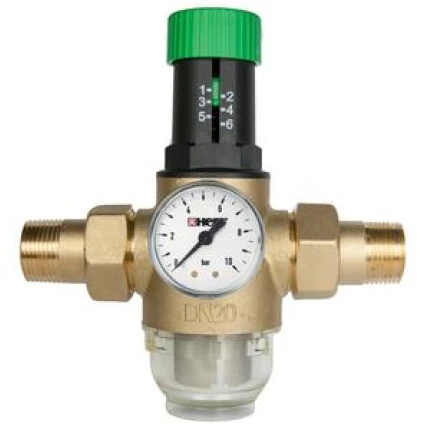

REDUKČNÝ VENTIL Dn20 3/4″

Tlakové mosadzné redukčné ventily udržujú konštantný výstupný tlak na úrovni nastaviteľnej v rozsahu 0,5-6,0 Baru (výrobné nastavenie 3 Bary). Možnosť pripojenia manometra G 1/4″, (nieje súčasťou balenia), indikujúceho výstupný tlak.

Inštalácia redukčného ventilu:

Gravitácia nemá na prevádzku redukčných ventilov žiadny vplyv a preto môžu byť v systéme inštalované do akejkoľvek polohy. Redukčný ventil môže byť poškodený nečistotami, ktoré sa vyskytujú vo vode a preto z dôvodu jeho ochrany a všetkých zariadení na výstupe systému odporúčame inštalovať na vstupe redukčného ventilu samočistiaci filter. Ďalej odporúčame nainštalovať do systému zariadenie proti vodnému rázu z dôvodu ochrany vnútorných súčiastok redukčného ventilu.

Nastavenie tlaku redukčného ventilu.

Všetky redukčné ventily Malgorani sú pred balením testované na skúšobnom zariadení a nastavené na výstupný tlak 3 bary. Potom, čo sa redukčný ventil nainštaluje do systému, dá sa tlak na výstupe jednoducho upraviť. Ak chcete zmeniť tlak na výstupe, stačí povoliť aretačný krúžok a otáčať nastavovacou skrutkou. Otáčaním v smere hodinových ručičiek sa tlak na výstupe zvyšuje a naopak otáčaním proti smeru hodinových ručičiek sa tlak znižuje. Správny tlak sa nastavuje pri uzavretom systéme.

Mosadzný redukčný ventil s piestom z nerezovej ocele, s dvoma vonkajšími (MM) závitmi.
Možnosť pripojenia manometra so závitom G1/4″
PN: 25 bar
Výstupný tlak: 0,5 – 6 bar
Výrobné nastavenie: 3 bar
Max prac. teplota: 80° C (110° C v špeciálnom prevedení)
Dostupné dimenzie: 1/2″ až 2 1/2″
Materiál: mosadz
