Ponorné čerpadlo 4″ ST-1311 STAIRS 230V 0,75 kW 70l/min 68H/max :
Technické údaje pre výrobok – Ponorné čerpadlo 4″ ST-1311 STAIRS 230V 0,75 kW 70l/min 68H/max :
| Typ čerpadla | ST-1311 230V STAIRS |
| Max. výtlak (m) | 68 |
| Max. prietok l/min | 70 |
| Napájacie napätie (V) | 230 |
| Pripojenie na výtlaku | 5/4″ |
| Výkon (kW) | 0,75 |
Pracovná oblasť čerpadla: H= 68-26 m, Q= 20-70 l/min. Do vrtov od o110 mm a viac.
Ponorné čerpadlo s plávajúcimi obežnými kolesami z Norylu (plast) určené do vrtov, studní a nádrží, vodojemov i zberných šácht vhodné na zvyšovanie tlaku pri zabudovaní do rozvodného potrubia, ďalej pre domáce ako aj priemyselné použitie zavlažovania či postrekovania neagresívnou, chemicky a mechanicky čistou vodou. Pri inštalácii do vodojemov, kopaných studní a otvorených nádob odporúčame použiť chladiaci plášť. Taktiež sú vhodné pre malé a stredné protipožiarne stanice, pretože vodotesnosť motora zabezpečuje kvalitné tesniace elementy a klzné tesnenie. Klzné dvojice tesnesní sú mazané olejovou náplňou motora. Takáto konštrukcia zaručuje dlhú životnosť tesnenia a bezporuchovú prevádzku motora a čerpadla.
Dôležité upozornenie!
Čerpadlo odporúčame používať vo vrtoch s väčším priemerom ako 200mm s chladiacim plášťom. Žiadne čerpadlo nesmie byť prevádzkované na tlaku menšom ako Hmin (minimálna výtlačná výška)! Hrozí preťaženie motora a vydratie spojky hydrauliky!
BALENIE OBSAHUJE
- Ponorné čerpadlo 4″ ST-1311 STAIRS 230V; 0,75kW s 20m káblom 4Gx1,5 s kondenzátorovou skrinkou ukončenou zástrčkou (Napájací kábel pripájame u nás a v prípade potreby vieme dodať aj kábel s inou dĺžkou k čerpadlu ako 20m. Šírka kábla sa so stúpajúcou dĺžkou a výkonom zväčšuje.)
VLASTNOSTI
Čerpadlo: 4″ ST-1311 STAIRS
- Optimálny pracovný bod čerpadla: výtlak Hopt= 54 m pri prietoku Qopt= 45 l/min
- Minimálna výtlačná výška Hmin: 26m
- Priemer čerpadla: 98mm
- Maximálna teplota čerpanej vody: do 35°C
- Maximálne množstvo mechanických nečistôt v čerpanej kvapaline: do 50g/m3 (180g/m3 krátkodobo)
- Pracovná poloha vertikálna, horizontálnu konzultovať
Výtlačné a sacie teleso vyrobené z nerez ocele AISI 304, pretože zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka ktorá je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla bol zhotovený z hrubostenného nerezového materiálu.
Ponorný motor: STAIRS 4″ asynchrónny olejom plnený 4R203
- Prevedenie 230V, 50Hz s kondenzátorovou skrinkou
- Tolerancia napätia: +10% -10%
- Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
- Max. teplota vody: 35o C
- Rýchlosť obtekania vody: 0,2 m/s
- Axiálne zaťaženie: 2000N
- Maximálny ponor: 200m
STAIRS 4R motory – ponorné motory, plnené netoxickým, bezfarebným a taktiež zdravotne nezávadným olejom, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch pretože Stator bol konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty – plášť motora, hriadeľ, horný kryt a spodné teleso vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je spojený s motorom pomocou vodotesného odnímateľného konektoru.
MATERIÁLOVÉ PREVEDENIE

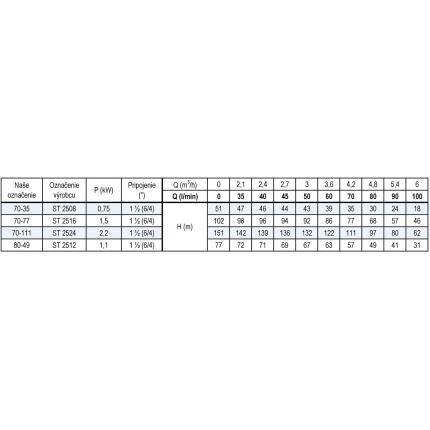

KRIVKA ČERPADLA
PRÍKLAD INŠTALÁCIE
Prevádzka ponorného čerpadla s frekvenčným meničom:
