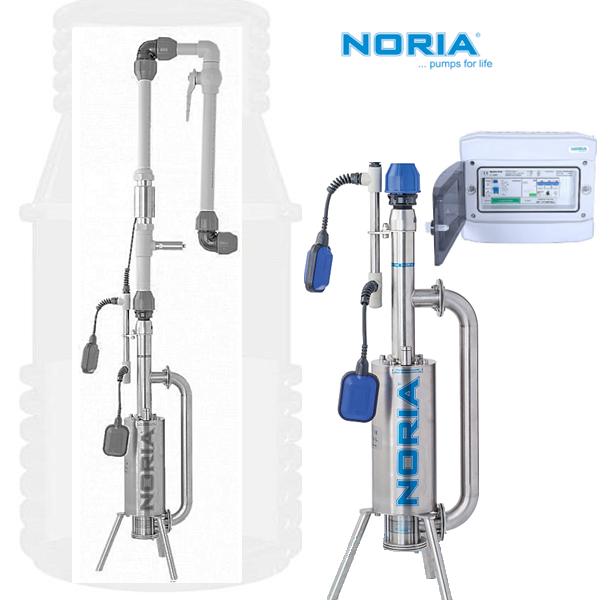

NORIA TLAKAN P2 – N3 – KRG +sachta 2m /20m kabel analog

NORIA TLAKAN P2 – N3 – KRG +sachta 2m /20m kabel analog

Domová čerpacia tlaková stanica, určená pre rodinné domy, chaty a chalupy – ekonomická varianta.

– Snímanie hladiny dvoma plavákmi
– Riadiaca jednotka s prúdovým chráničom
– Čerpadlo NORIA LUCA 100-16-N3 s 20m káblom
– Kompletná zostava armatúr (nerezová spätná klapka. nerezový poistný ventil 0.6 Mpa, guľový kohút, RPE spojky a potrubie)
– Korugovaná šachta 800/2000

Ovládacia automatika NORIA s akustickým alarmom:

– zaisťuje automatické odčerpávanie kvapaliny z odpadovej nádržky
– snímanie výšky hladiny je zaistené dvoma plavákovými spínačmi
– spodný plavák zaisťuje prevádzkové spínanie hladiny
– vrchný plavák zaisťuje signalizáciu havarijnej hladiny
– poruchy sú signalizované sirénou a červenou kontrolkou
– spodný plavákový spínač zabraňuje chodu čerpadla naprázdno
– motorový spínač chráni motor čerpadla pred jeho zničením, v prípade vniknutia mechanických nečistôt, pred jeho preťažením alebo pri výpadku jednej z fáz
– prúdový chránič je súčasťou riadiacej jednotky

Konzola na snímanie hladiny NORIA – plaváky PREX (5 ATM)

– plaváky sú pripevnené na čerpadle LUCA – stačí postaviť na dno nádrže a vodiče pripojiť
– plaváky z netoxického materiálu použiteľné pre tlak až 5 ATM, s pozláteným kontaktom spínača a oleju odolným káblom
– pri montáži sa nemusí riešiť nastavenie plavákov, ktoré je veľmi dôležité pre správny chod ovládacej automatiky – všetko je už správne nastavené výrobcom
– pripojenie plavákov k ovládacej automatike sa vykonáva zapojením označených vodičov do svoriek – označenie vodičov a svoriek je zhodné

Kompletná zostava armatúr:

– Nerezový poistný ventil
– Nerezová spätná klapka
– Guľový uzáver
– RPE spoje a potrubie

Korugovaná šachta 800/2000:

Kanalizačná šachta s plastovým poklopom (nosnosť 200 kg)
Sada prestupných manžiet (nátok – DN 160, výtlak – DN 40, chránička elektro – DN 40)

Technické parametre čerpadla NORIA LUCA – 100-16 N3:

Napätie / Kmitočet: 400 V / 50 Hz
Dopravná výška (Hmax): max. 100 (m)
Dopravné množstvo vody (Qmax): max. 3,0 m3/h = max. 50 l/min
Maximálna teplota čerpanej vody: 35 (°C)
Maximálna hustota čerpanej kvapaliny: 1100 (kg/m3)
Maximálny ponor: 30 (m)
Výkon / Menovitý prúd: 1100W / 3,4 (A)
Otáčky n: 2900 (min-1)
Výtlačné hrdlo: G 5/4″
Maximálna hlučnosť: 70 (dB)
Dĺžka sieťového kábla: 10 (m)
Výška čerpadla: 825 (mm)
