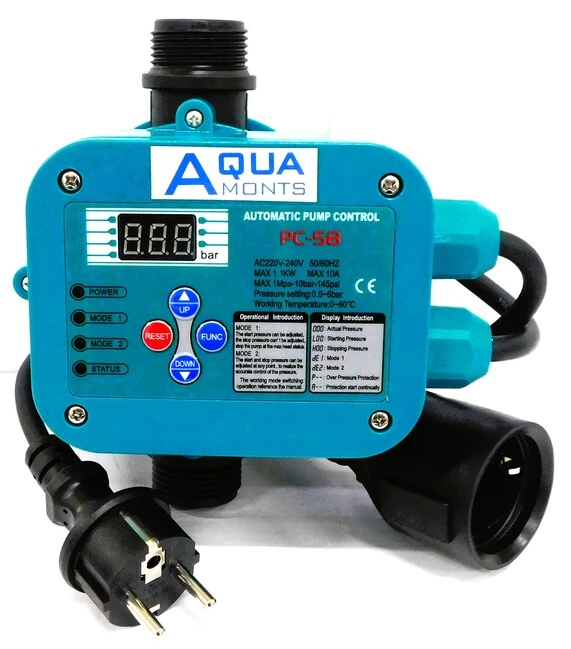

DIGI Presscontrol PC-58 230V, 1,1kW, 1″, s flexokáblami

Návod na stiahnutie   DIGI KONTROL PC-58 je digitálny ovládač čerpadla s LED displejom na ovládanie jednofazových čerpadliel.  Prietokový spínač zapína a vypína čerpadlo na základe prietoku/tlaku. Zariadenie je určené pre automatické ovládanie elektrického čerpadla inštalovaného do vodovodného systému, ktoré: – má zabudovaný tlakový senzor a neustále zobrazuje aktuálny tlak v systéme na displeji – má dva pracovné režimy, ktoré sa nastavujú tlačidlami – zastaví čerpadlo pri nedostatku vody a tak ho chráni pred chodom na sucho – môže byť inštalované iba vertikálne Prietokovú jednotku odporúčame použiť vždy aspoň s 3l tlakovou nádobou. Vyhnete sa tým ďaľším nepríjemnostiam!!! INŠTALÁCIA – tento produkt je určený pre prevádzku s čistou vodou – tento ovládač musí byť nainštalovaný na čerpadlo, ktoré zodpovedá technickým údajom – tento ovládač by mal byť nainštalovaný priamo na výtlaku čerpadla v smere prúdenia kvapaliny – v ovládači nesmú byť cudzie pevné častice pretože spôsobia jeho nefunkčnosť – maximálne vertikálne prevýšenie medzi ovládacou jednotkou a ventilom (odberným miestom), musí byť menšie ako je nastavený zapínací tlak, aby sa čerpadlo zaplo ak sa tento ventil otvorí VYSVETLENIE FUNKCIÍ 1. nastavenie pracovného režimu: dlhým stlačením tlačidla SET po dobu 4 sekúnd sa zmení kontrolka AUTO 2. nastavenie zapínacieho tlaku: v automatickom móde nie je nutné nastavovať zapínací tlak, ten je automaticky určený podľa tlaku vody v potrubí. V normálnom móde je možné nastaviť zapínací tlak krátkym stlačením tlačidiel + alebo -. Na displeji sa zobrazí L00 a stlačením + alebo – je možné nastaviť hodnotu zapínacieho tlaku a po stlačení SET alebo 8 sekúnd bez akéhokoľvek zásahu do ovládača, je táto hodnota nastavená 3. súčasným stlačením tlačidiel SET a RUN sa zobrazí na displeji aktuálna hodnota zapínacieho tlaku L00 v obidvoch režimoch prevádzky 4. ovládacia jednotka si pamätá nastavené hodnoty aj po výpadku elektrickej energie 5. ak displej zobrazuje P– a bliká, tak to znamená, že prebehne reštart do 30 minút 6. ak bliká FAILURE ledka, čerpadlo bežalo na sucho a dôjde k jeho opätovnému zopnutiu po nasledovných časových úsekoch: 1 minúta, 30 minút, 1 hodina a potom každú hodinu 7. čerpadlo môže byť kedykoľvek zapnuté stlačením tlačidla RUN     Príklad inštalácie prietokovej jednotky :
